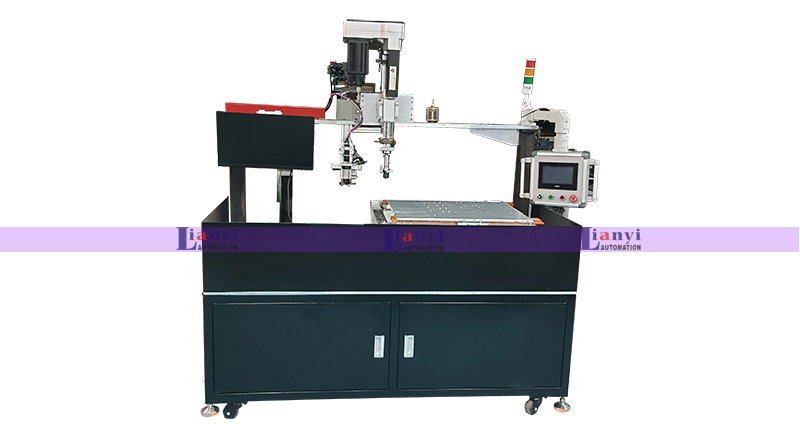

非標定制自動攻牙(鉆孔)機，是專為特定金屬板加工需求而設計的自動化設備。它集成了鉆孔、攻牙(絲)功能，通過數控系統精確控制，旨在實現高效率、高精度、高一致性的加工，大幅替代傳統手工作業，尤其適用于多品種、小批量的柔性生產需求。

一、設計要求

非標定制設備的核心在于“量身定做”，因此在設計前必須明確以下要求：

1.1、加工對象需求分析：

1.1.1、材料類型： 明確需加工的金屬板材種類(如不銹鋼、鋁合金、碳鋼、銅等)，其硬度、韌性直接影響主軸功率和刀具選型。

1.1.2、板材尺寸： 最大和最小加工板材的長、寬、高(厚度)，這是確定設備工作臺尺寸和有效行程(X, Y, Z軸)的核心依據。

1.1.3、孔與螺紋規格： 需加工的孔徑范圍(如Φ2.0 - Φ10.0mm)、攻牙規格(如M3-M8)、孔深要求、孔位精度(±0.05mm)及螺紋精度等級(如6H)。

1.1.4、加工節拍： 期望的單孔加工時間或整板加工時間，是決定設備運動速度和換刀方式(是否需刀庫)的關鍵。

1.2、自動化與效率要求：

1.2.1、上/下料方式： 人工上下料、料倉自動供料、還是搭配工業機器人或桁架機械手實現全自動流水線作業。

1.2.2、定位與夾緊： 采用氣動/液壓夾具、真空吸附平臺或專用工裝夾具，確保加工過程中板材穩固、無位移。

1.2.3、刀具管理： 是否需要自動換刀裝置(刀庫)，以實現多種規格孔和螺紋的連續加工。

1.3、控制系統與軟件：

1.3.1、數控系統： 選用成熟穩定的品牌(如西門子、發那科、三菱或國產高端系統)，支持標準G代碼，并具備用戶友好的交互界面。

1.3.2、編程方式： 支持CAD/CAM圖紙直接導入、離線編程，或教導式編程，降低操作難度。

1.3.3、數據處理： 可存儲多組加工程序，方便不同產品的快速切換。

1.4、剛性、精度與穩定性：

1.4.1、機身結構： 采用優質鑄鐵或焊接后經去應力退火處理的鋼結構，保證高剛性和吸震性，確保長期加工精度穩定。

1.4.2、核心部件： 高精度絲杠/直線導軌、伺服電機、精密主軸(可選變頻或伺服主軸，需具備正反轉功能用于攻牙)是保證精度的基石。

1.4.3、精度指標： 明確定位精度(如±0.02mm)、重復定位精度(如±0.01mm)。

1.5、安全與防護：

1.5.1、安全標準： 設計必須符合機械安全標準(如GB/T 15706、CE標準)。

1.5.2、防護措施： 全封閉或半封閉防護罩、安全光柵/光幕、緊急停止按鈕、主軸過載保護、斷刀檢測等。

1.6、人機工程與維護：

1.6.1、操作界面： 觸摸屏人機界面(HMI)，顯示直觀，參數設置方便。

1.6.2、維護便利性： 設備應便于排屑(安裝螺旋排屑器或鏈條式排屑機)、冷卻液更換、以及日常的潤滑和維護。

二、設備主要結構組成

一臺典型的多頭自動攻牙(鉆孔)機通常由以下幾大系統構成：

2.1、機身底座（Base）： 設備的基礎，承載所有部件，要求具有極高的穩定性和抗震性。

2.2、運動系統（Motion System）：三軸模組： 通常采用龍門式或動柱式結構。由高剛性鋁型材或鑄鐵件、精密滾珠絲杠、直線導軌及伺服電機組成，實現刀具在X、Y、Z三個方向的精確定位運動。

2.3、動力頭（動力系統 - Power System）：

2.3.1、主軸單元： 核心加工部件。通常采用高轉速伺服電機主軸或變頻電機，具備正反轉功能和無級調速，以適配鉆孔和攻牙的不同轉速和扭矩需求。

2.3.2、刀柄接口： 常用ER collet夾頭或專用攻牙夾頭，并配備吹氣功能，清潔刀柄錐孔。

2.4、夾具系統（Fixturing System）：

2.4.1、工作臺： 通常為T型槽臺面或模塊化孔系臺面，方便安裝夾具。

2.4.2、夾緊裝置： 根據板材形狀定制的氣動、液壓或手動夾具，確保工件緊固、不變形。

2.5、控制系統（Control System）：

2.5.1、CNC數控系統： 設備的大腦，處理代碼、發送指令。

2.5.2、電氣柜： 內置伺服驅動器、PLC(可編程邏輯控制器)、斷路器、接觸器等電氣元件。

2.5.3、人機界面（HMI）： 工業觸摸屏，用于程序輸入、參數設置、狀態監控和手動操作。

2.6、輔助系統（Auxiliary System）：

2.6.1、冷卻潤滑系統： 包括冷卻液箱、泵、管道和噴嘴，對刀具和工件進行冷卻和潤滑，提高刀具壽命和加工質量(攻牙尤其需要)。

2.6.2、排屑系統： 螺旋排屑器將鐵屑從工作區排出，并收集到集屑車中，保持工作區清潔。

2.6.3、安全防護系統： 防護罩、安全門鎖、緊急停止按鈕、聲光報警器等。

三、使用注意事項

正確的操作和維護是保證設備長期穩定運行和人員安全的關鍵。

3.1、操作前準備：

3.1.1、培訓上崗： 操作人員必須經過嚴格培訓，熟悉設備性能、操作流程和緊急情況處理方法。

3.1.2、安全檢查： 每日開機前檢查氣壓、電壓是否穩定;檢查冷卻液、潤滑油液位是否正常;檢查刀具是否完好、安裝牢固;確保安全防護裝置有效。

3.1.3、程序驗證： 新程序必須先在“模擬模式”下進行驗證，或在廢料上試運行，確認無誤后再正式加工。

3.2、操作過程中：

3.2.1、嚴禁違章： 設備運行時，嚴禁將身體任何部位伸入防護罩內;嚴禁在運行時進行裝夾、測量或清掃等操作。

3.2.2、集中注意力： 操作人員應密切關注設備運行狀態，聽有無異常噪音，看有無異常振動或煙霧。

3.2.3、正確裝夾： 確保工件已牢固夾緊，定位準確，防止加工中松動導致打刀或工件飛出。

3.3、刀具與參數：

3.3.1、正確選刀： 根據加工材料、孔徑、牙型選擇合適的鉆頭和絲錐。

3.3.2、合理參數： 嚴格按工藝要求設置主軸轉速、進給速度。通常攻牙速度低于鉆孔速度，且進給需與螺距精確匹配(剛性攻牙需伺服主軸實現)。

3.3.3、定期檢查： 及時更換磨損或崩刃的刀具，避免加工廢品或損壞設備。

3.4、維護與保養：

3.4.1、日常保養： 每日工作結束后，清理設備內的鐵屑和污垢，擦拭導軌和絲杠，并按要求添加潤滑油。

3.4.2、定期保養： 按照設備手冊要求，定期更換冷卻液、潤滑油，檢查電氣連接和氣路密封性，對傳動系統進行精度校準。

3.5、故障處理：

3.5.1、發生任何異常，應立即按下急停按鈕，并通知專業維修人員處理。

3.5.2、不可在未知原因的情況下強行啟動設備。

非標定制自動攻牙(鉆孔)機是現代智能制造中的重要一環。其成功依賴于前期詳盡的需求溝通、中期的嚴謹設計和制造，以及后期規范的操作與維護。只有將設計、硬件和人為因素三者完美結合，才能最大限度地發揮其高效、精準、穩定的優勢，為企業創造價值。
